FSJ-MJ型 液壓閥門研磨機
- 聯系我們
- 電話：0577-6795 8399
- 傳真：0577-6795 8397
- 郵箱：yjsyjx@126.com
- 網址：www.
技術性能與特點
適用于各類閥門的閥座，閥瓣環形平面的密封研磨；
采用偏心式工轉自轉原理和無級調速；
液壓驅動：升降旋臂，工件自動夾緊及任意調節工件斜角度；
研磨作用力有彈性自動伸縮調節功能，潤滑冷卻液自動回轉使用；
可達到表面粗度1.6，吻合度80%以上。

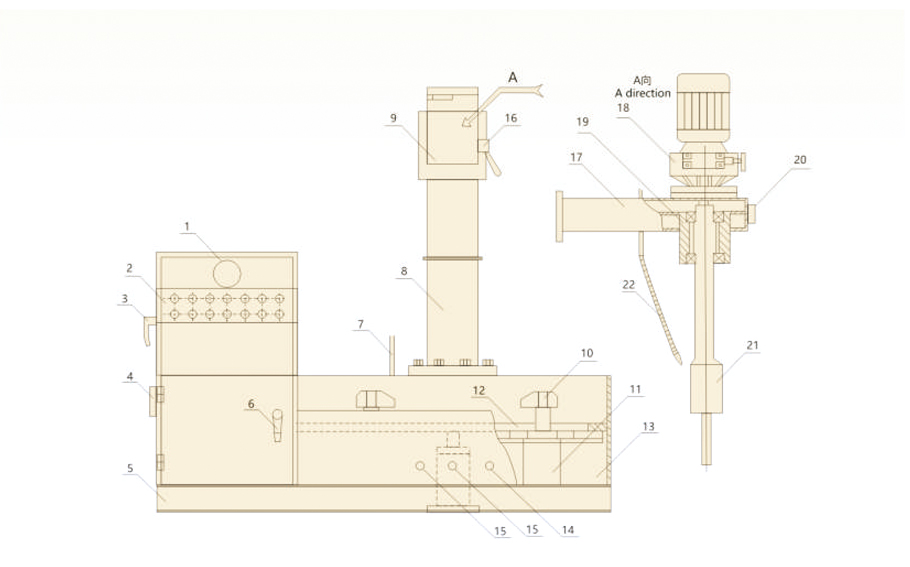

FSJ-MJ型液壓閥門研磨機（外觀示意圖）
1.壓力表
2.控制按鈕板
3.液壓柜門鎖
4.油位計
5.底盤
6.電氣門鎖
7.潤滑油管
8.主柱
9.旋臂座
10.壓景爪
11.壓緊油江
12.工作臺面板
13.潤滑池
14.角度調節器
15.壓緊調節器
16.旋臂鎖緊手柄
17.旋臂橫臂
18.變速器
19.軸承套
20.旋骨拉手
21.彈蘭伸游器
22.潤滑軟管
FSJ-MJ型主要技術參數及規格
適用于各類閥門的閥座，閥瓣環形平面的密封研磨；
采用偏心式工轉自轉原理和無級調速；
液壓驅動：升降旋臂，工件自動夾緊及任意調節工件斜角度；
研磨作用力有彈性自動伸縮調節功能，潤滑冷卻液自動回轉使用；
可達到表面粗度1.6，吻合度80%以上。
FSJ-MJ型液壓閥門研磨機（外觀示意圖）
1.壓力表
2.控制按鈕板
3.液壓柜門鎖
4.油位計
5.底盤
6.電氣門鎖
7.潤滑油管
8.主柱
9.旋臂座
10.壓景爪
11.壓緊油江
12.工作臺面板
13.潤滑池
14.角度調節器
15.壓緊調節器
16.旋臂鎖緊手柄
17.旋臂橫臂
18.變速器
19.軸承套
20.旋骨拉手
21.彈蘭伸游器
22.潤滑軟管
FSJ-MJ型主要技術參數及規格
|
型號規格 |
FSJ-MJ500 |
FSJ-MJ600 |
|
|
適應閥門研磨公稱通徑DNN |
閘閥 |
DN50-500 |
DN100-600 |
|
截止閥 |
DN50-500 |
DN100-600 |
|
|
電站閥門 |
DN50-300 |
DN100-600 |
|
|
主軸轉速r/min |
30-400 |
30-400 |
|
|
彈性伸縮調節范圍mm |
0-50 |
0-50 |
|
|
旋臂升降mm |
≥800 |
≥1000 |
|
|
夾抓開擋行程mm |
120-850 |
220-1000 |
|
|
工作臺調斜度 |
0-6° |
0-6° |
|
|
電壓交流V |
380V-50Hz |
380V-50Hz |
|
|
電機功率kw |
2.2kw-6 |
2.2kw-6 |
|
