FSJ-L型（立式）液壓閥門壓力測試機
- 聯系我們
- 電話：0577-6795 8399
- 傳真：0577-6795 8397
- 郵箱：yjsyjx@126.com
- 網址：www.
適用于法蘭式、焊接式、內外螺紋式等閥門的壓力性能試驗，完全符合GB/T13927-2008.、JB/T9092-99、AP1598要求；
兼?zhèn)鋳A爪抱壓式與頂壓壓緊式工作，上方橫架可以推后轉90度功能，操作使用方便；
系統內配置高。低壓水泵供壓裝置，試驗介質循環貯存使用；
試壓介質為水、氣。煤油，由用戶任意選擇；
在測試水或氣的保壓過程中，被試閥腔內有較高的壓力情況下按任何一個按鈕都不工作，一直泄壓到無壓力才能正常工作。(工作時確保安全)；
本機設有液壓自動卸荷系統，使用時，高壓狀態與卸荷狀態自動切換。有效降低了油溫，延長了設備使用壽命，節能降耗；
設有試壓安全保護裝置；
可訂配電腦檢測數據管理系統。

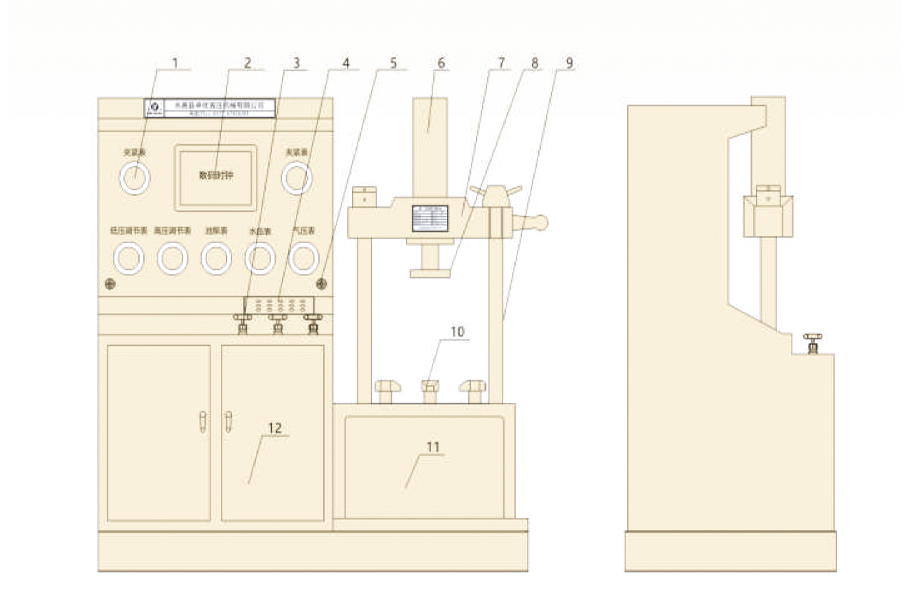

FSJ-L型（立式）液壓閥門壓力測試機（外觀示意圖）
2.數碼時鐘
3.水氣控制閥門
4.按鈕操作損
5.低壓表開關
6.頂壓油腦虹
7.移動碳梁
8.密封色
9.頂壓拉桿
10.夾緊爪
11.福環水銷
12.高低壓水泵柜
FSJ-L型主要技術參數及規格
|
型號規格 |
FSJ-L100 |
FSJ-L200 |
FSJ-L300 |
|
|
允許閥門測試通徑 |
公稱通徑DN/mm |
15-100 |
50-200 |
80-300 |
|
公稱壓力PN/MPa |
1.6-32 |
1.6-32 |
1.6-32 |
|
|
閥門開檔行距 |
最大間距mm |
≤450 |
≤600 |
≤850 |
|
最小間距mm |
<100 |
≤170 |
s203 |
|
|
裝夾結構 |
軸向行程mm |
≤60 |
≤70 |
≤85 |
|
徑向行程mm |
s120 |
s160 |
S200 |
|
|
液壓系統工作壓力 |
調壓范圍MPa |
0-6.3 |
0-6.3 |
0-6.3 |
|
流量L/min |
16 |
16 |
16 |
|
|
高壓（增壓）MPa |
3.0-31.5 |
3.0-31.5 |
3.0-31.5 |
|
|
油泵壓力MPa |
0-5.0 |
0-5.0 |
0-5.0 |
|
|
電源 |
電壓V |
380 |
380 |
380 |
|
頻率HZ |
50 |
50 |
50 |
|
|
電機 |
功率KW |
2.2 |
2.2 |
2.2 |
|
極數P |
6 |
6 |
6 |
|
|
外形尺寸 |
L mm |
1850 |
2000 |
2400 |
|
B mm |
950 |
950 |
1050 |
|
|
H mm |
1850 |
1850 |
1850 |
|

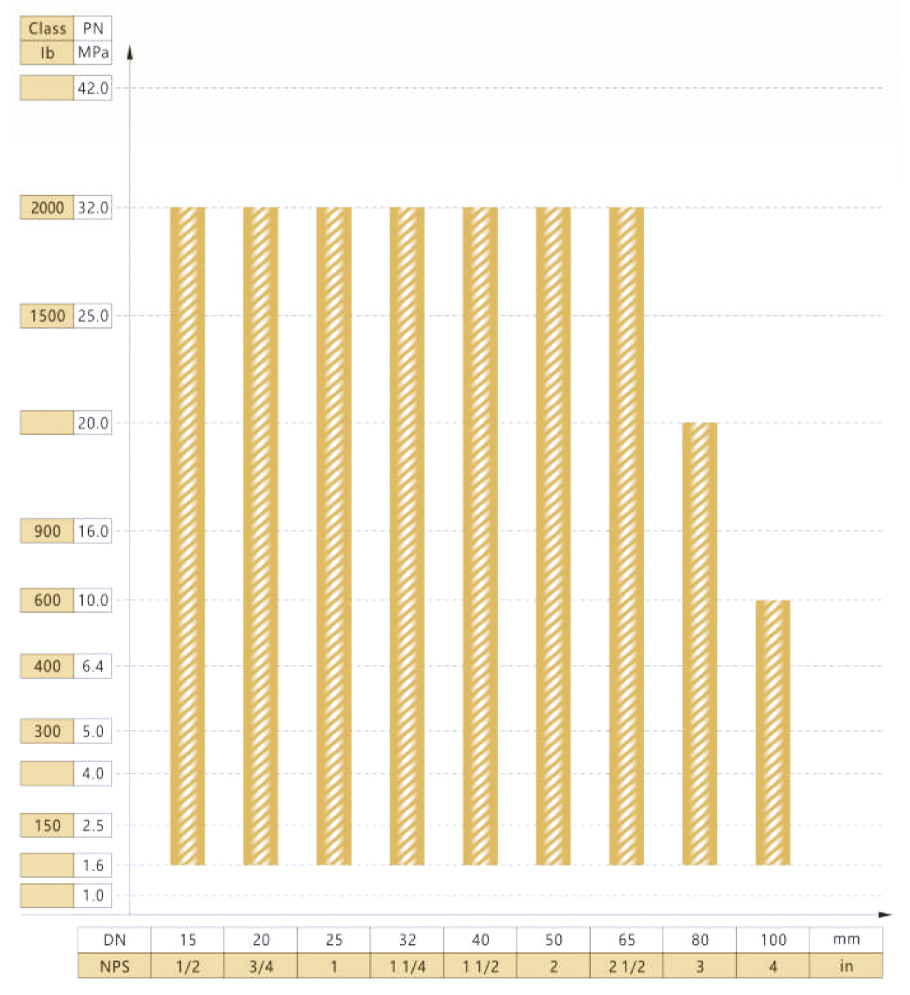

FSJ-L100型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

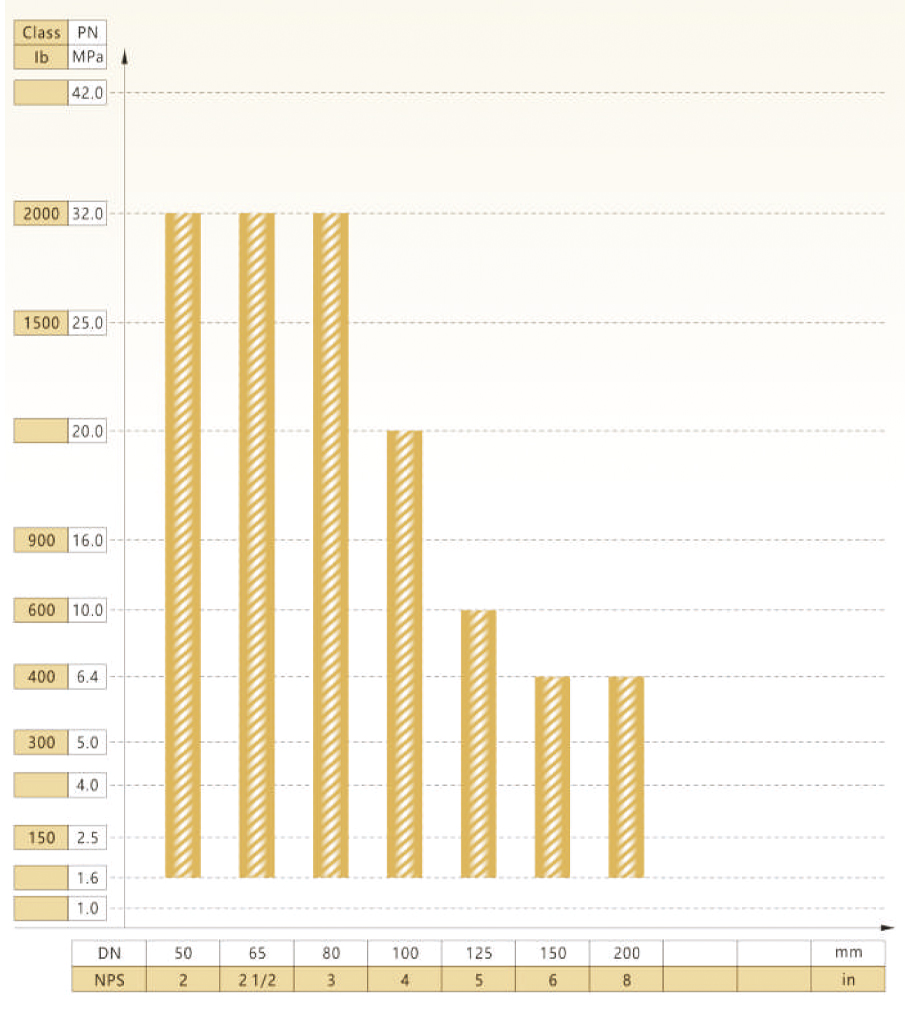

FSJ-L200型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

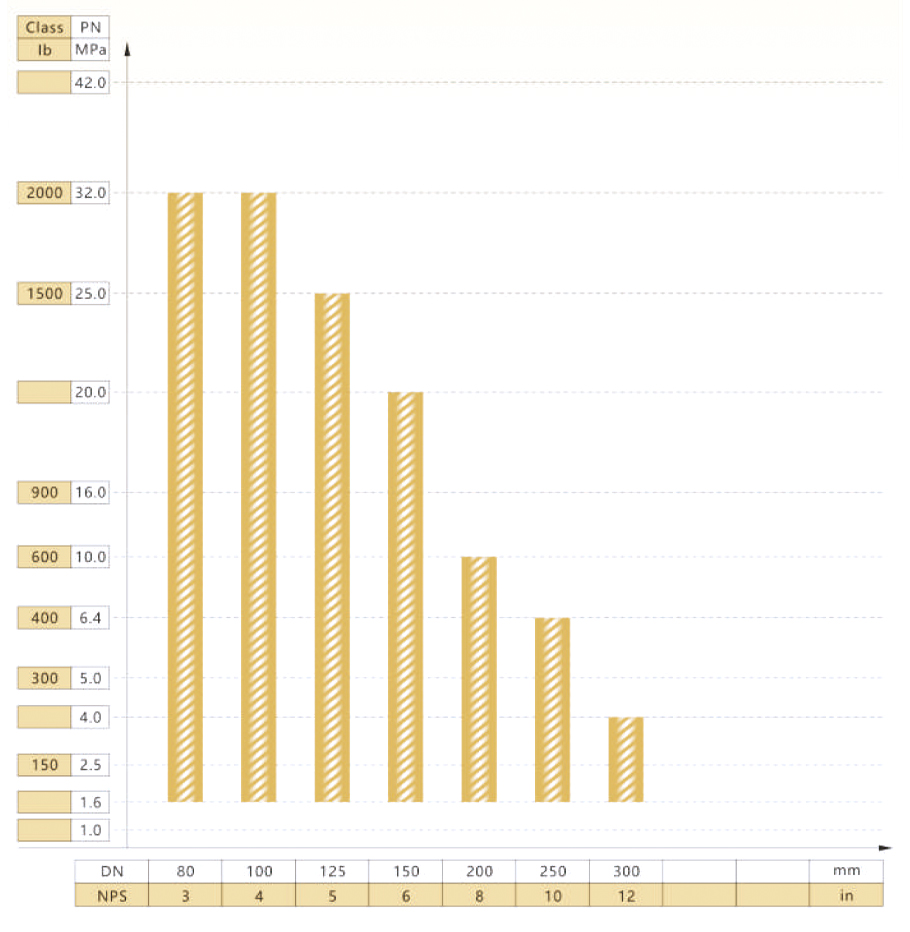

FSJ-L300型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
