FSJ-D型（蝶閥）液壓閥門壓力測試機（單式）
- 聯系我們
- 電話：0577-6795 8399
- 傳真：0577-6795 8397
- 郵箱：yjsyjx@126.com
- 網址：www.
專用于法蘭式與對夾式蝶閥的強度與密封性能試驗和閥，啟閉與電動裝置扭力試驗，完全符合GB/T13927-2008、JB/T9092-99、AP1598要求；
采用同步抱壓夾緊（分單式和組合套式）；
系統內配置高壓水泵和大流量低壓水泵供壓裝置，試驗介質循環貯存使用；
試壓介質為水、氣。煤油，由用戶任意選擇；
在測試水或氣的保壓過程中，被試閥腔內有較高的壓力情況下按任何一個按鈕都不工作，一直泄壓到無壓力才能正常工作。（工作時確保安全）；
本機設有液壓自動卸荷系統，使用時，高壓狀態與卸荷狀態自動切換，有效降低了油溫，延長了設備使用壽命，節能降耗；
設有試壓安全保護裝置；
可訂配電腦檢數據管理系統。

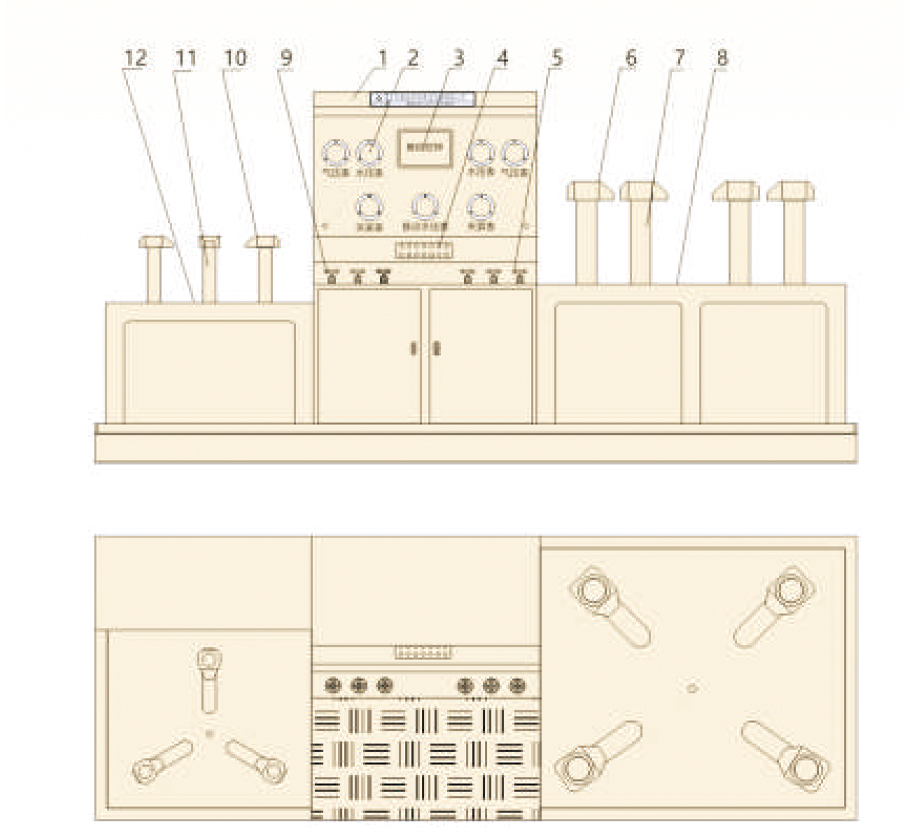

FSJ-D型(蝶閥)液壓閥門壓力測試機(外觀示意圖)
2.壓力表
3.數碼時鐘
4.操作按鈕根
5.右水氣路開關
6.右夾緊用
7.右夾緊活賽桿
8.右向工作臺
9.左水氣路開關
10.左夾緊瓜
11.左夾緊活塞桿
12左向工作臺

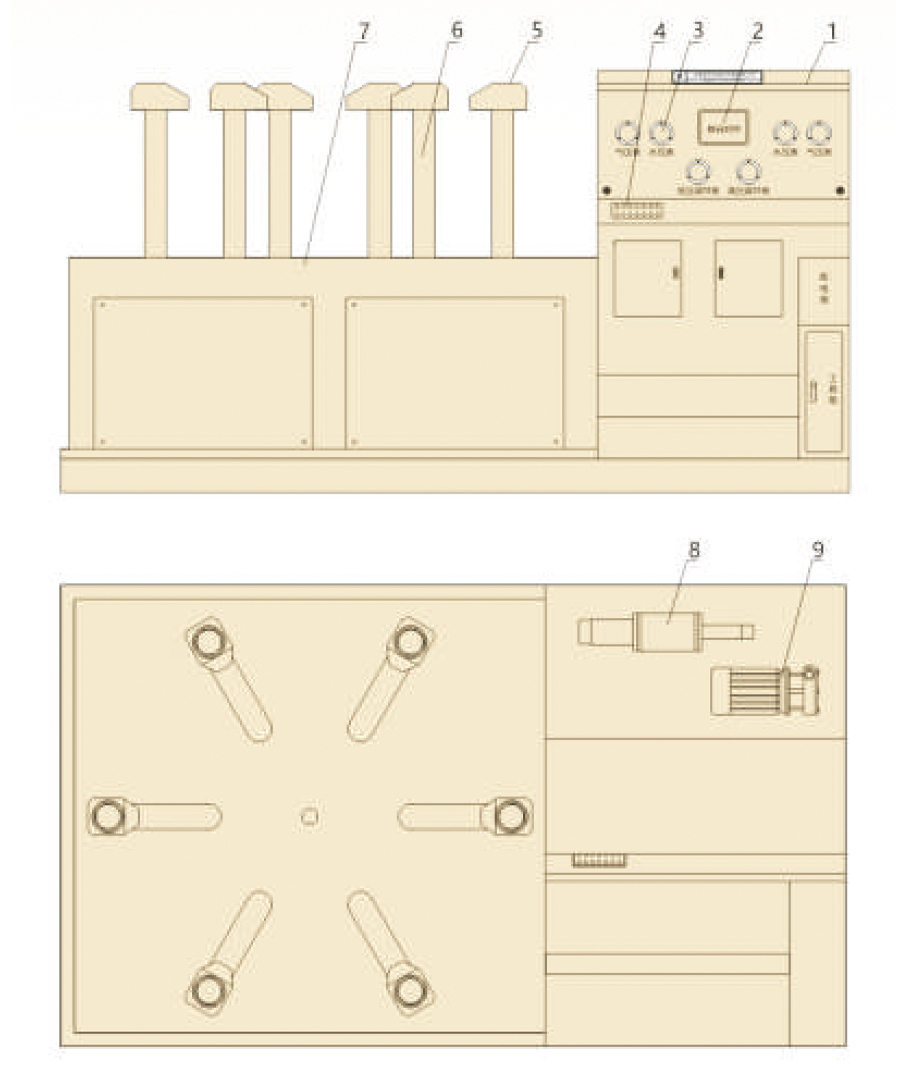

1.液壓控制相
2.數碼時鐘
3.壓力表
4.操作按鈕板
5.夾緊可
6.夾緊活塞桿
7.工作臺
8高壓水泵
9.低壓水泵
FSJ-D型(單式)主要技術參數及規格
|
型號 |
FSJ-D300 |
F5J-D600 |
FSJ-D800 |
FSI-D1000 |
F5J-D1200 |
F5J-D1600 |
FSJ-D2000 |
FSJ-D2400 |
F5J-D2600 |
F5J-D3000 |
|
|
規格 |
DN50-300 |
DN300-600 |
DN400-800 |
DN500-1000 |
DN700-1200 |
DN900-1600 |
DN1200-2000 |
DN700-2400 |
DN900-2600 |
DN1200-3000 |
|
|
電源 |
電壓（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
頻率（HZ） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
電機 |
功率（KW） |
2.2 |
3.0 |
3.0 |
5.5 |
55 |
5.5 |
5.5 |
5.5 |
5.5 |
5.5 |
|
極相（P） |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
油泵最高工作壓力（MPa） |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-63 |
0-6.3 |
0-6.3 |
|
|
油缸最高工作壓力（MPa） |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
閥門最大通徑壓力（MPa） |
4.0 |
4.0 |
2.5 |
2.5 |
25 |
1.6 |
1.6 |
1.6 |
1.6 |
1.0 |
|
|
有效最大徑向 |
520 |
810 |
1080 |
1320 |
1530 |
2050 |
2400 |
2605 |
2805 |
3315 |
|
|
有效最大軸向E |
370 |
490 |
880 |
1030 |
1090 |
1200 |
1260 |
1400 |
1500 |
1650 |
|
|
水泵最高壓力（MPa） |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
|
|
本機外形尺寸 |
L mm |
2300 |
3700 |
3900 |
4500 |
5000 |
5300 |
6890 |
6950 |
7100 |
7200 |
|
B mm |
1200 |
1350 |
1550 |
1850 |
2200 |
2400 |
2750 |
2850 |
2980 |
3200 |
|
|
H mm |
1850 |
1980 |
2050 |
2050 |
2050 |
2200 |
2200 |
2200 |
2200 |
2200 |
|
|
重量 |
kg |
2500 |
3500 |
5600 |
7500 |
8650 |
10500 |
12500 |
15000 |
18500 |
22000 |
FSJ-D型（套式）主要技術參數及規格
|
型號 |
FSJ-D300 |
FSJ-D600 |
FSJ-D800 |
FSJ-D1000 |
FSJ-D1200 |
FSJ-D1600 |
FSJ-D2000 |
|
|
規格 |
DN50-300 |
DN50-600 |
DN200-800 |
DN250-1000 |
DN300-1200 |
DN400-1600 |
DN600-2000 |
|
|
電源 |
電壓（V） |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
頻率（HZ） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
電機 |
功率（KW） |
2.2 |
3.0 |
3.0 |
5.5 |
5.5 |
5.5 |
5.5 |
|
極相（P） |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
油泵最高工作壓力（MPa） |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
|
油紅最高工作壓力（MPa） |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
閥門最大通徑壓力（MPa） |
4.0 |
4.0 |
2.5 |
2.5 |
2.5 |
1.0 |
1.0 |
|
|
有效最大徑向 |
520 |
520-810 |
690-1080 |
760-1320 |
810-1530 |
1080-1950 |
1530-2350 |
|
|
有效最大軸向 |
370 |
370-490 |
550-880 |
610-1030 |
490-1090 |
880-1100 |
1090-1100 |
|
|
水泵最高壓力（MPa） |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
10.0 |
|
|
本機外形尺寸 |
L mm |
2000 |
3500 |
3600 |
4150 |
4900 |
5200 |
6800 |
|
B mm |
1200 |
1350 |
1500 |
1850 |
2200 |
2350 |
2750 |
|
|
H mm |
1850 |
1980 |
2050 |
2050 |
2050 |
2200 |
2200 |
|
|
重量 |
kg |
2000 |
4500 |
6000 |
7500 |
8000 |
9500 |
14000 |

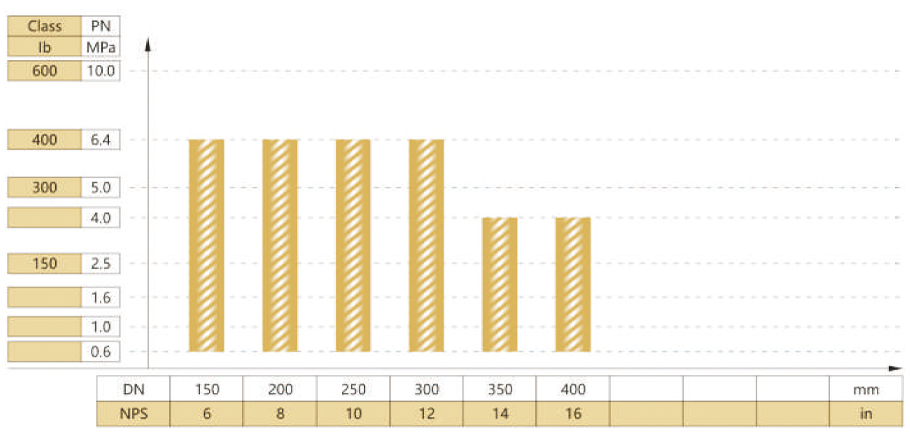

FSJ-D300型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
FSJ-D400型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

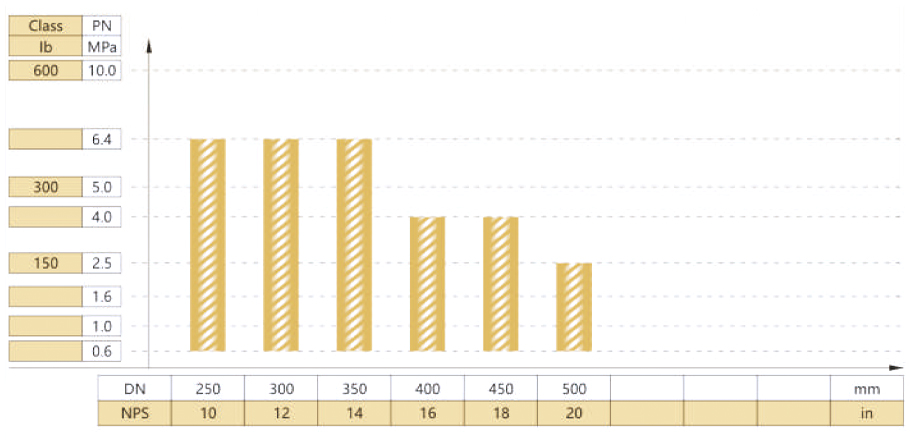

FSJ-D500型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

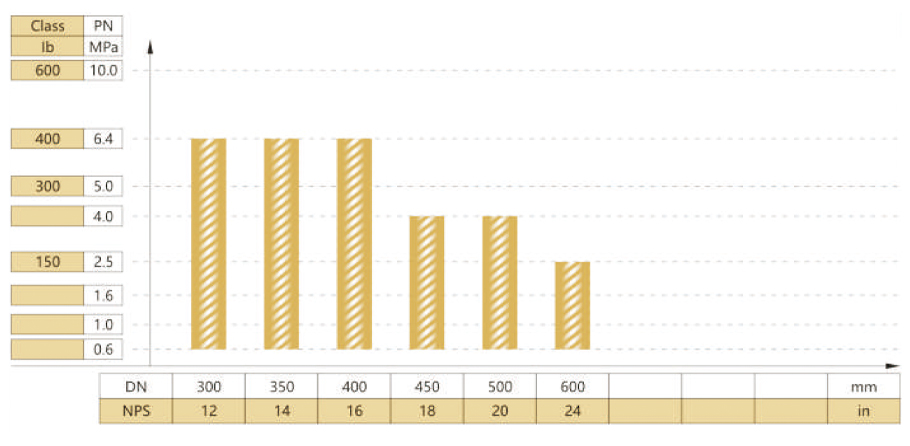

FSJ-D600型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
FSJ-D800型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

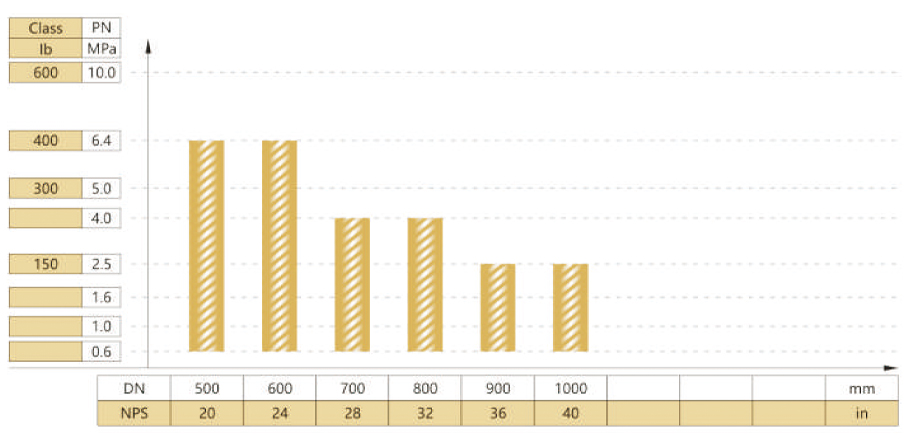

FSJ-D1000型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

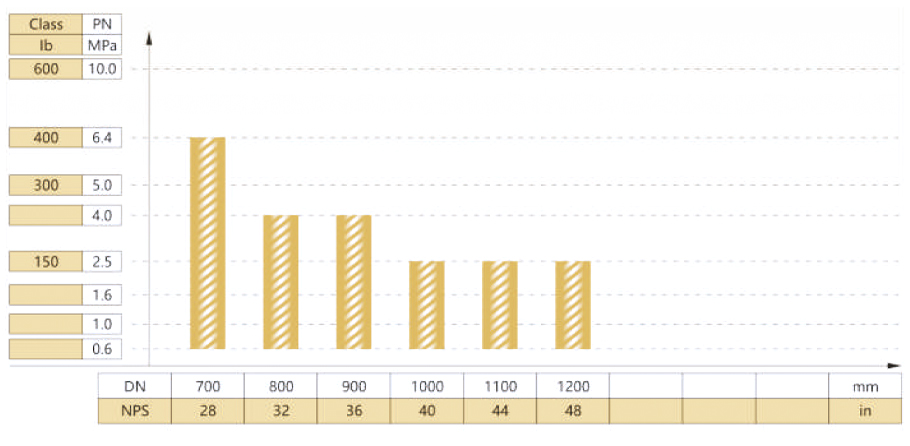

F5J-D1200型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

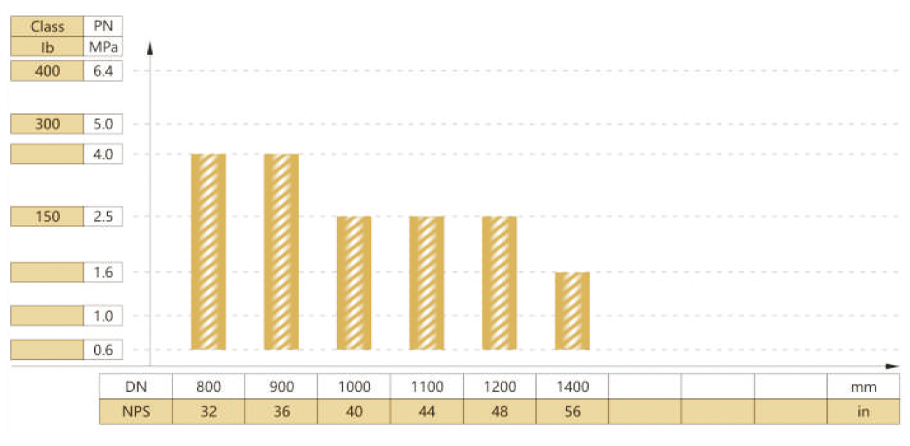

FSJ-D1400型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
FSJ-D1600型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

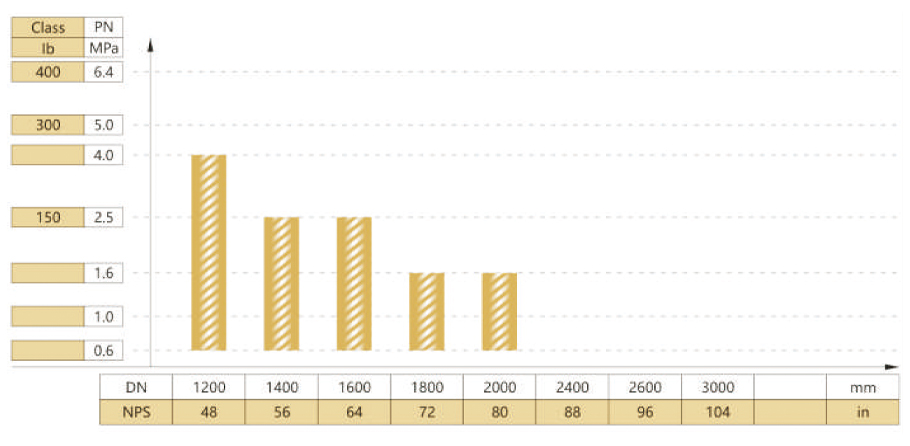

FSJ-D2000型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
