FSJ-H型（焊接式）液壓閥門壓力測試機
- 聯系我們
- 電話：0577-6795 8399
- 傳真：0577-6795 8397
- 郵箱：yjsyjx@126.com
- 網址：www.
最適用于焊接式閥門，在配上平面密封盤也可用于法蘭式和螺紋式等閥門的超高壓，高中壓性能試驗，由液壓油頂壓方法壓緊工作，完全符合GB/T13927-2008、JB/T9092-99、AP1598要求；
系統內配置高、低壓水泵供壓裝置，試驗介質循環貯存使用；
試壓介質為水。氣、煤油，由用戶任意選擇；
在測試水或氣的保壓過程中，被試閥腔內有較高的壓力情況下按任何一個按鈕都不工作，一直泄壓到無壓力才能正常工作。（工作時確保安全）；
本機設有液壓自動卸荷系統。使用時，高壓狀態與卸荷狀態自動切換，有效降低了油溫，延長了設備使用壽命，節能降耗；
設有試壓安全保護裝置；
可訂配電腦檢測數據管理系統。

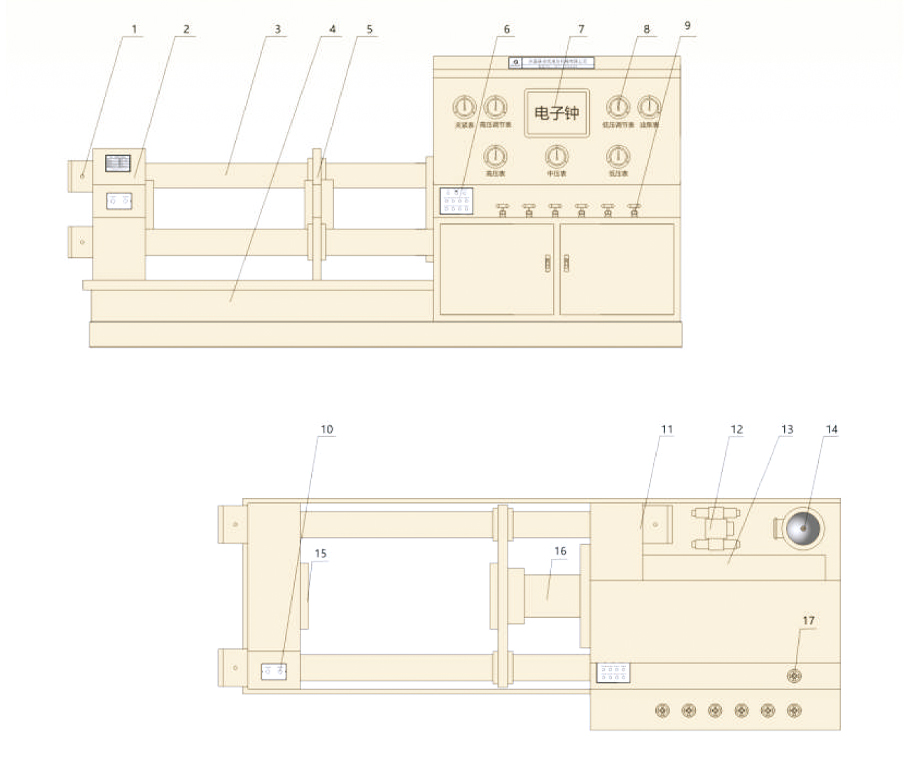

FSJ-H系列(焊接式)液壓閥門壓力測試機(頂壓式）(外觀示意圖)
2.左向機架
3.機架拉桿
4.循環水箱
5.移動機架
6.按鈕操作板
7.數碼時鐘
8.壓力表
9.水氣控制開關
10.左按鈕模作板
11.右向機架
12.液壓系統
13.頂壓油缸
14.油泵電機
15.密封壓盤
16.頂壓活塞桿
17.壓力表開關

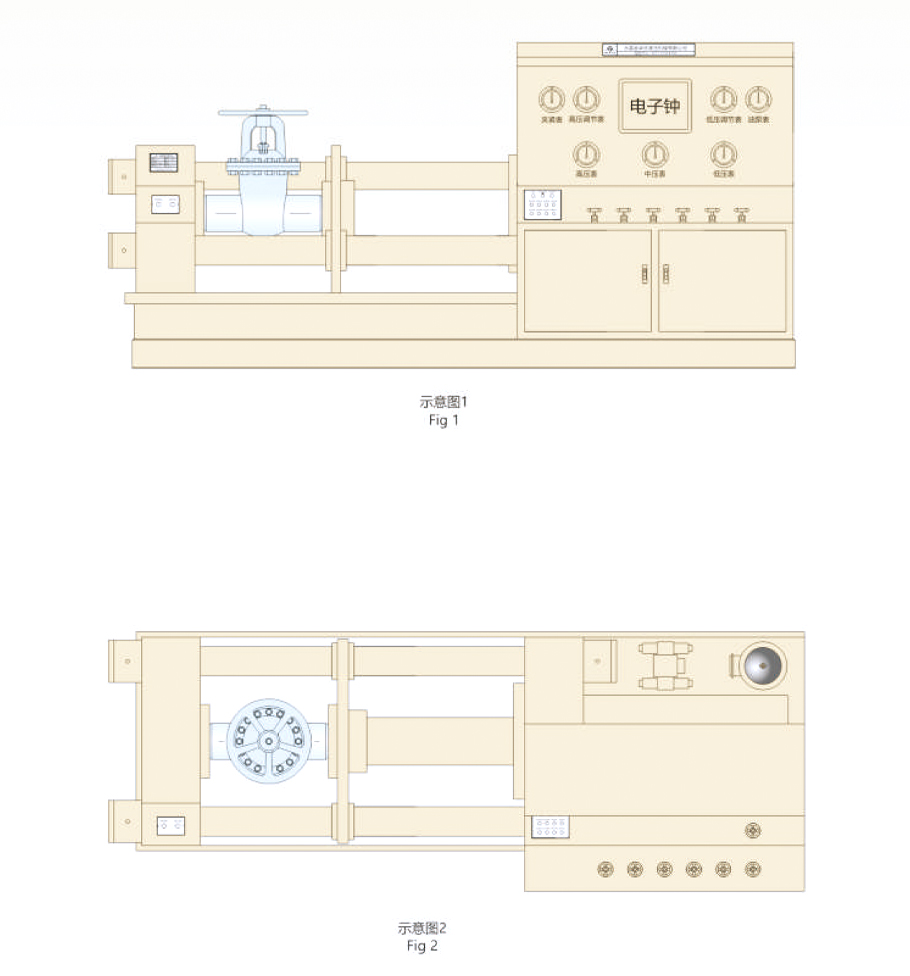

FSJ-H系列(焊接式)液壓閥門壓力測試機(頂壓式)(示意圖)
|
型號規格 |
FSJ-H100 DN15-100mm |
F5J-H200 DN50-200mm |
FSJ-H300 DN80-300mm |
F5J-H400 DN100-400mm |
FSJ-H500 DN200-500mm |
F5J-H600 DN300-600mm |
FSJ-H800 DN4D0-800mm |
FSJ-H1000 DN500-1000mm |
FSJ-H1200 DN600-1200mm |
FSJ-H1400 DN700-1400mm |
FSJ-H1600 DN800-1600mm |
|
|
電源 |
電壓VVoltage |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
380 |
|
頻率HzFrequency |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
電機 |
功率KWPower |
2.2 |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
|
極相Grade |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
油泵最高工作壓力MPa |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
|
液壓最高工作壓力MPa |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
31.5 |
|
|
最大通徑最高試驗壓力MPa |
32.0 |
32.0 |
25.0 |
10.0 |
6.4 |
6.4 |
4.0 |
4.0 |
4.0 |
6.3 |
6.3 |
|
|
有效最大開檔mm |
750 |
1200 |
1350 |
1350 |
1350 |
1350 |
1550 |
1850 |
2000 |
2100 |
2300 |
|
|
有效最小開檔mm |
120 |
220 |
250 |
300 |
350 |
400 |
500 |
650 |
900 |
1200 |
1800 |
|
|
液壓供壓裝置最高工作壓力MPa |
50.0 |
50.0 |
50.0 |
50.0 |
50.0 |
25.0 |
25.0 |
25.0 |
10.0 |
10.0 |
10.0 |
|
|
本機外形尺寸 |
L mm |
2500 |
3000 |
3300 |
3400 |
3500 |
3600 |
4500 |
5000 |
5300 |
5400 |
5500 |
|
B mm |
1100 |
1350 |
1500 |
1600 |
1700 |
1800 |
2300 |
2400 |
2600 |
2800 |
3000 |
|
|
H mm |
900 |
1100 |
1150 |
1200 |
1400 |
1500 |
1600 |
1850 |
2050 |
2050 |
2050 |
|
|
重量 |
kg |
2900 |
4200 |
5800 |
7000 |
8000 |
9000 |
14000 |
23000 |
28000 |
30000 |
32000 |

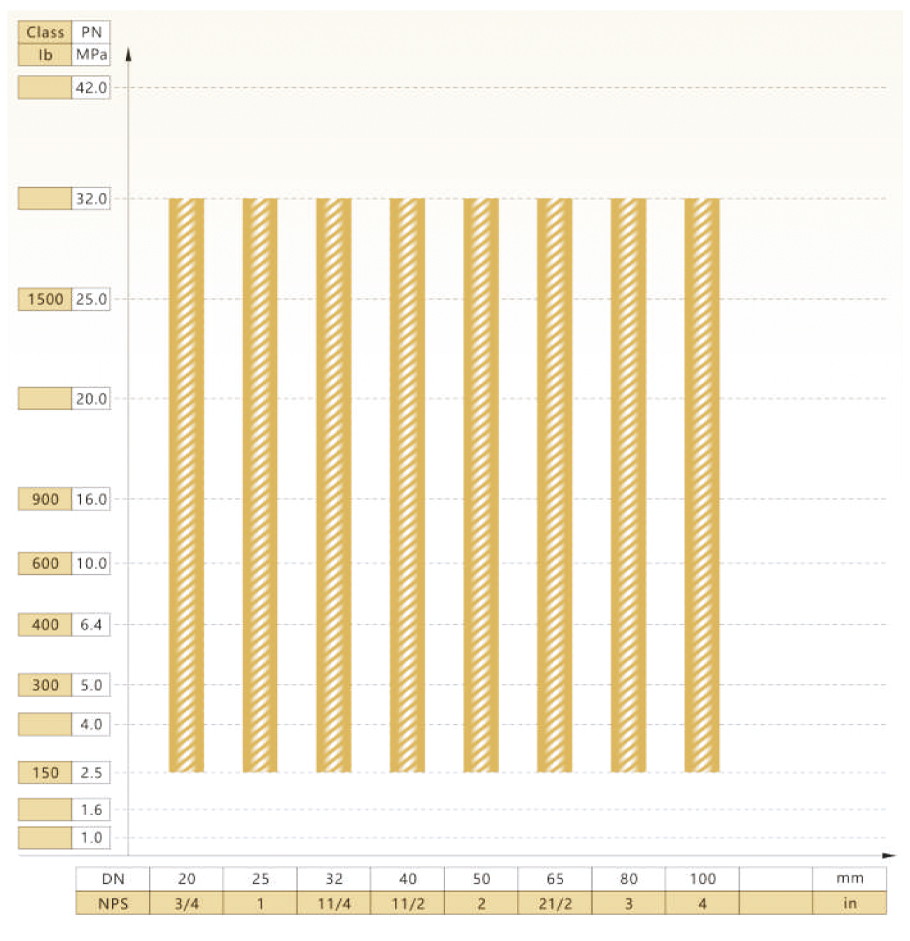

FSJ-H100型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

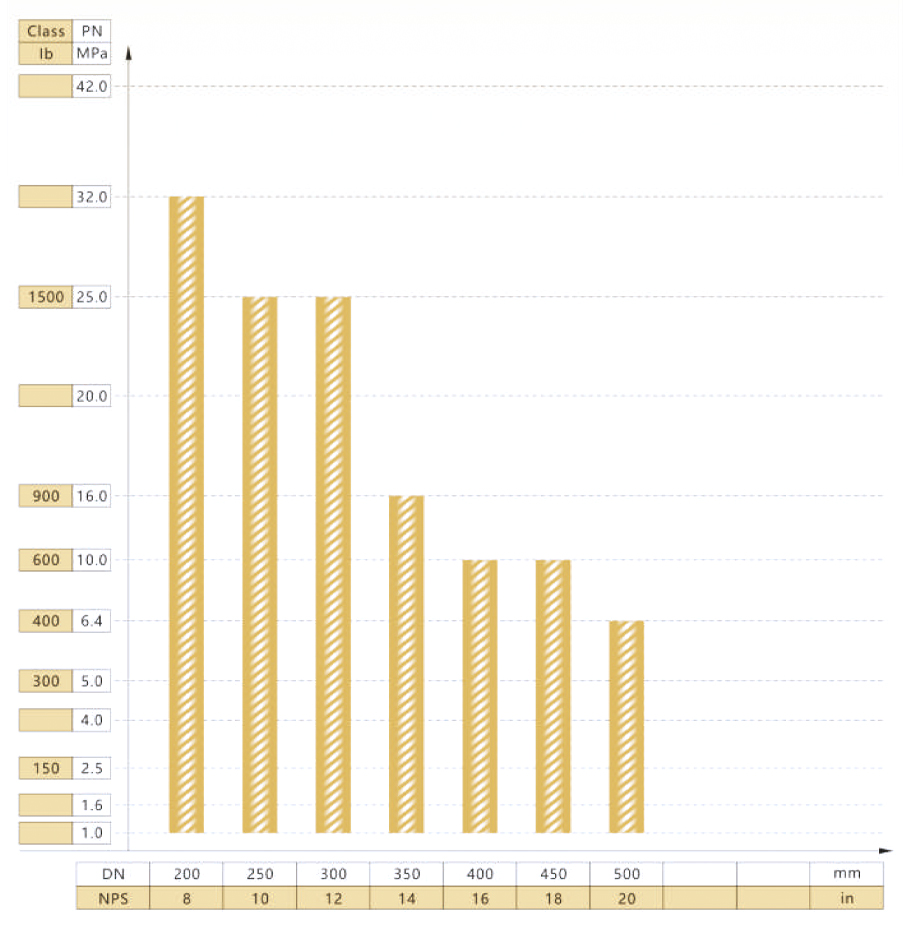

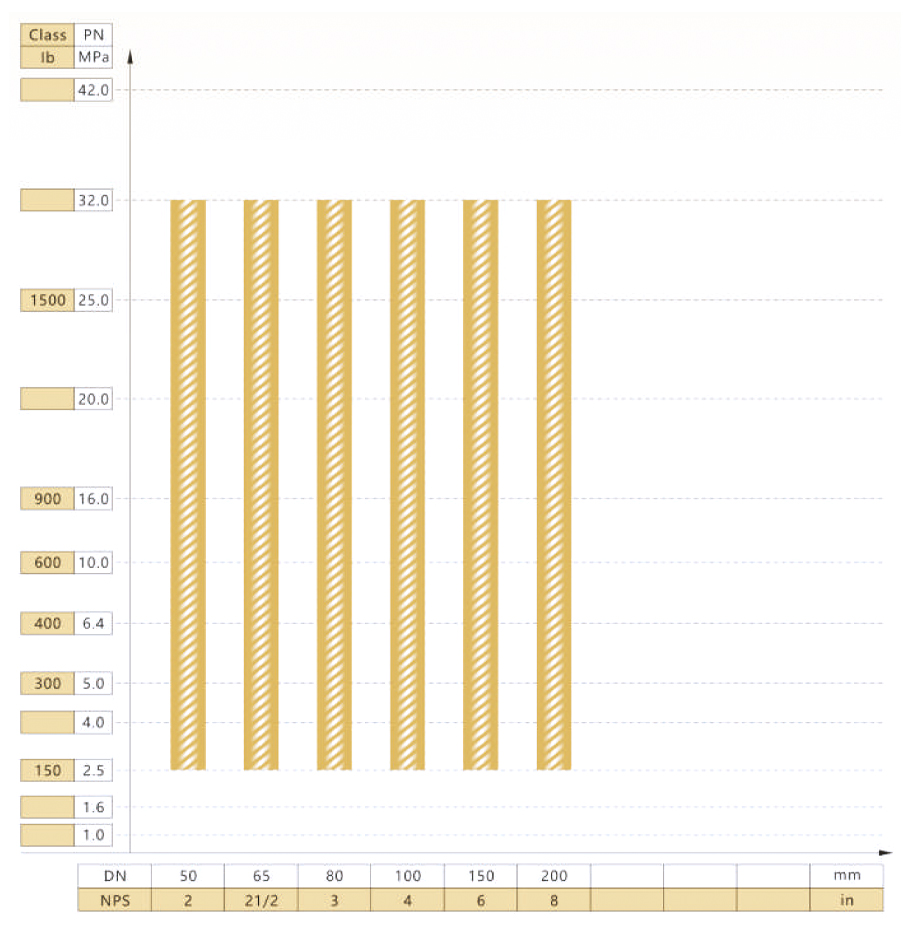

FSJ-H200型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

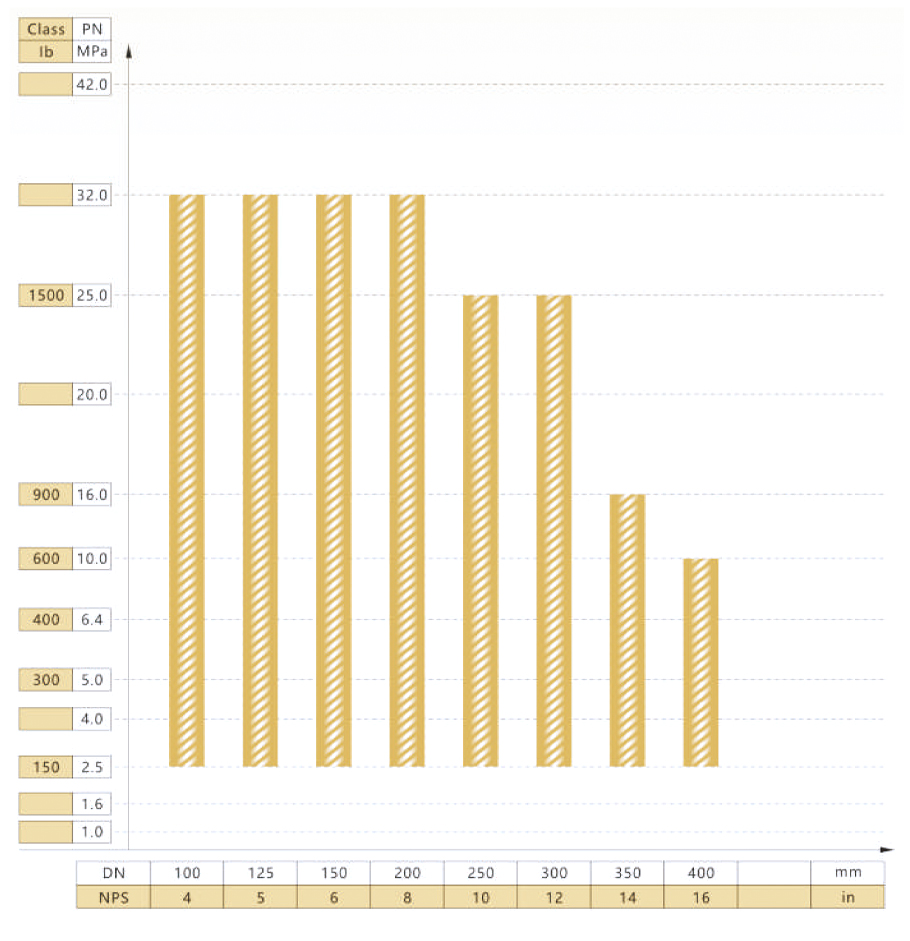

FSJ-H300型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
FSJ-H400型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
FSJ-H500型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

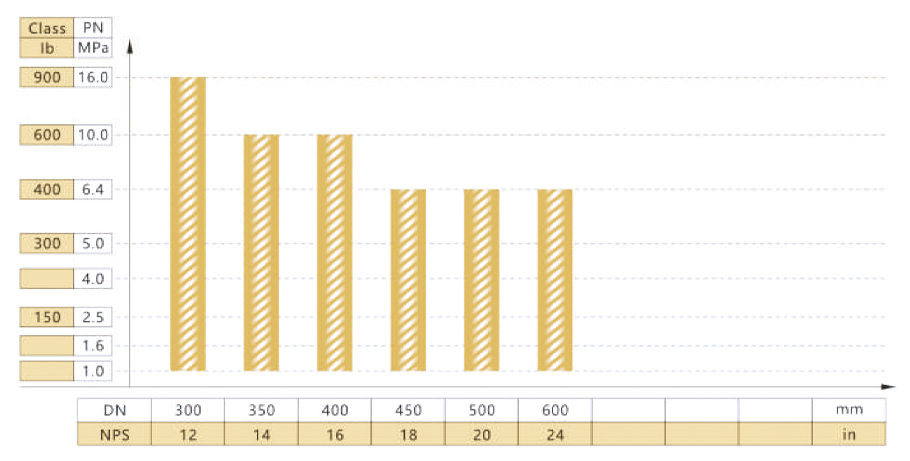

FSJ-H600型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

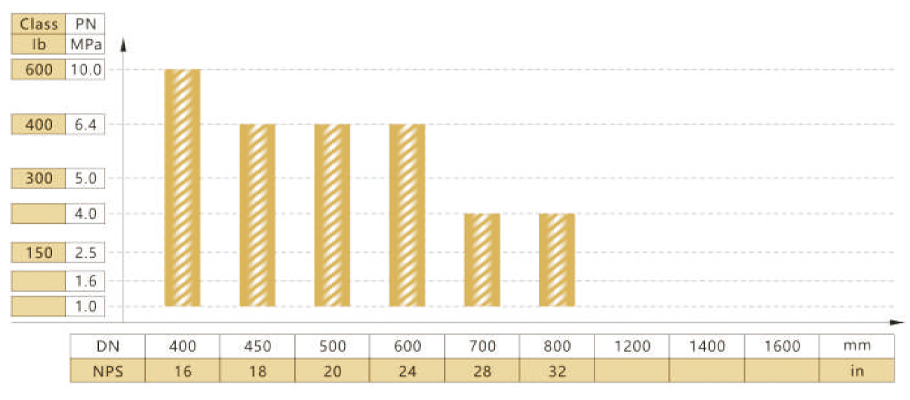

FSJ-H800型閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
