FSJ-Q型（潛水式）液壓閥門壓力測試機
- 聯系我們
- 電話：0577-6795 8399
- 傳真：0577-6795 8397
- 郵箱：yjsyjx@126.com
- 網址：www.
技術性能與特點
閥門在試驗過程中兩側工作盤可翻轉90度工作，特別適用氣密性能試驗;
系統內配置高、低壓水泵供壓裝置，試臉介質循環貯存使用;
試壓介質為水、氣。煤油，由用戶任意選擇;
在測試水或氣的保壓過程中，被試閥腔內有較高的壓力情況下按任何一個按鈕都不工作，一直泄壓到無壓力才能正常工作。（工作時確保安全）;
本機設有液壓自動卸荷系統，使用時，高壓狀態與卸荷狀態自動切換，有效降低了油溫，延長了設備使用壽命，節能縫耗;
設有試壓安全保護裝置;
可訂配電腦檢測數據管理系統。

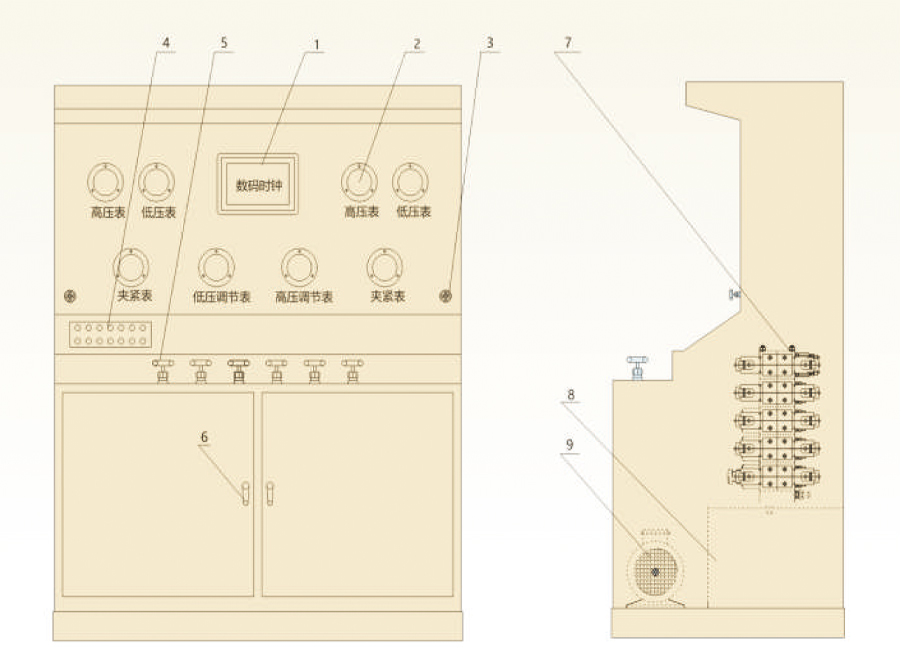

FSJ-Q型（潛水式）液壓閥門壓力測試機（外觀示意圖）
1．數積時鐘
2．壓力表
3．壓力表開關
4．按鈕操作板
5．水氣控閥門開關
6．高低壓水泵柜
7．液壓系統
8．油箱
9．水泵系統

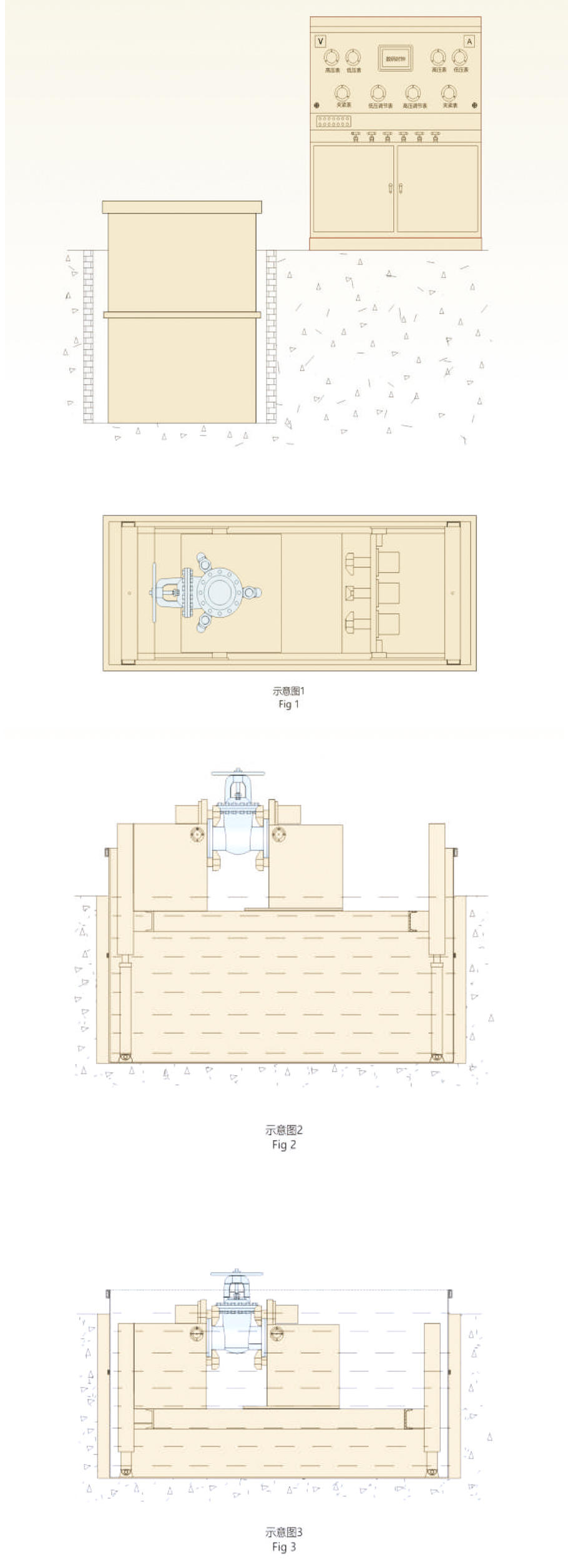

FSJ-Q型（潛水式）液壓閥門壓力測試機（示意圖）
|
型號規格 |
F5J-Q100 |
FSJ-Q200 |
FSJ-Q300 |
FSJ-0400 |
FSJ-Q500 |
FSJ-Q600 |
|
|
允許閥門測試通徑 |
公稱通徑DN/mm |
15-100 |
50-200 |
80-300 |
200-400 |
250-500 |
300-600 |
|
公稱壓力表PN/Mpa |
1.6-32 |
1.6-32 |
1.6-32 |
1.6-32 |
1.0-16 |
1.0-16 |
|
|
移動架開檔行距 |
最大間距mm |
≤700 |
≤850 |
≤1100 |
≤1200 |
≤1400 |
≤1500 |
|
最小間距mm |
≥200 |
≥250 |
2280 |
2350 |
≥450 |
2450 |
|
|
裝夾結構 |
軸向行程mm |
≤60 |
≤70 |
585 |
≤105 |
≤105 |
105 |
|
徑向行程mm |
S120 |
≤160 |
≤200 |
≤240 |
≤250 |
230 |
|
|
液壓系統工作壓力 |
調壓范圍內MPa |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
0-6.3 |
|
流量L/min |
16 |
16 |
16 |
25 |
25 |
40 |
|
|
高壓（增壓）MPa |
3.0-31.5 |
3.0-31.5 |
3.0-31.5 |
3.0-315 |
3.0-31.5 |
3.0-31.5 |
|
|
油泵壓力MPa |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
0-5.0 |
|
|
電源 |
電壓V |
380 |
380 |
380 |
380 |
380 |
380 |
|
頻率Hz |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
電機 |
功率KW |
2.2 |
2.2 |
2.2 |
3 |
3 |
5.5 |
|
極數P |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
水箱外形尺寸 |
L mm |
2550 |
2730 |
3250 |
3400 |
3900 |
4100 |
|
B mm |
960 |
1000 |
1300 |
1400 |
1500 |
1600 |
|
|
H mm |
1300 |
1700 |
1800 |
2300 |
2600 |
2800 |
|
|
重量 |
kg |
2680 |
3580 |
4800 |
7200 |
7900 |
8800 |

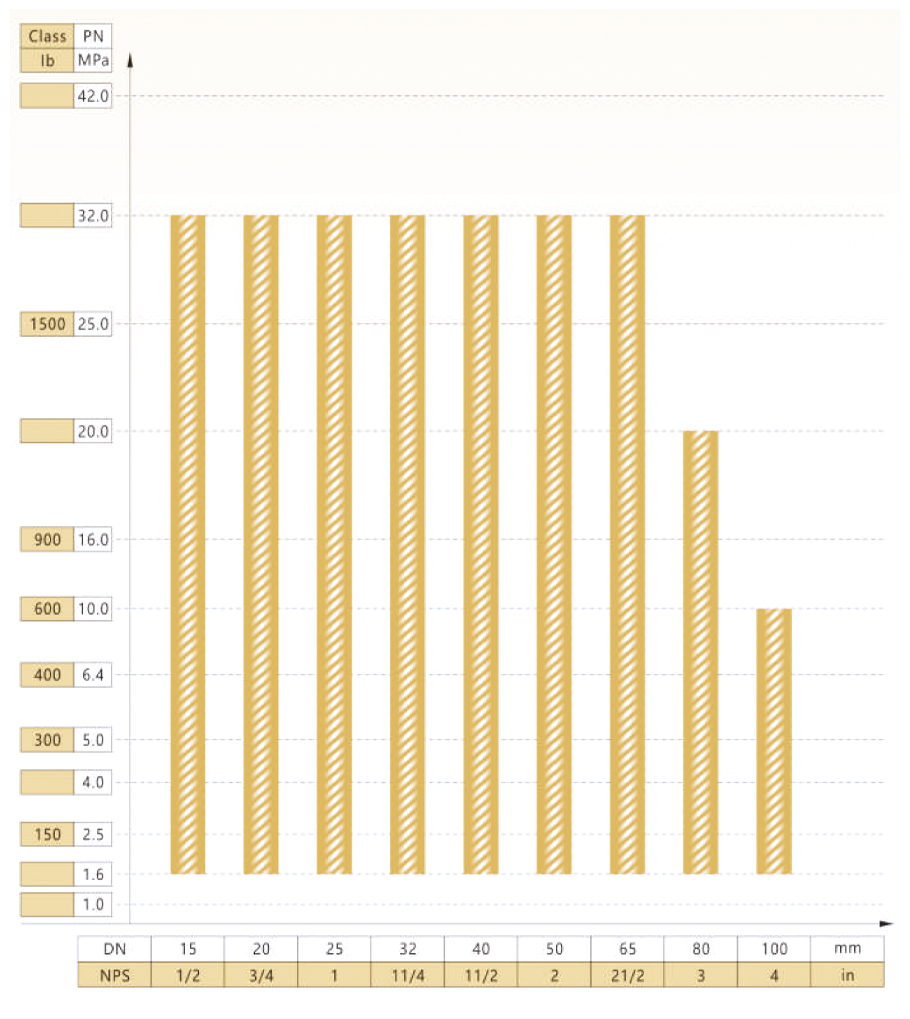

F5J-Q100型（潛水式）閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

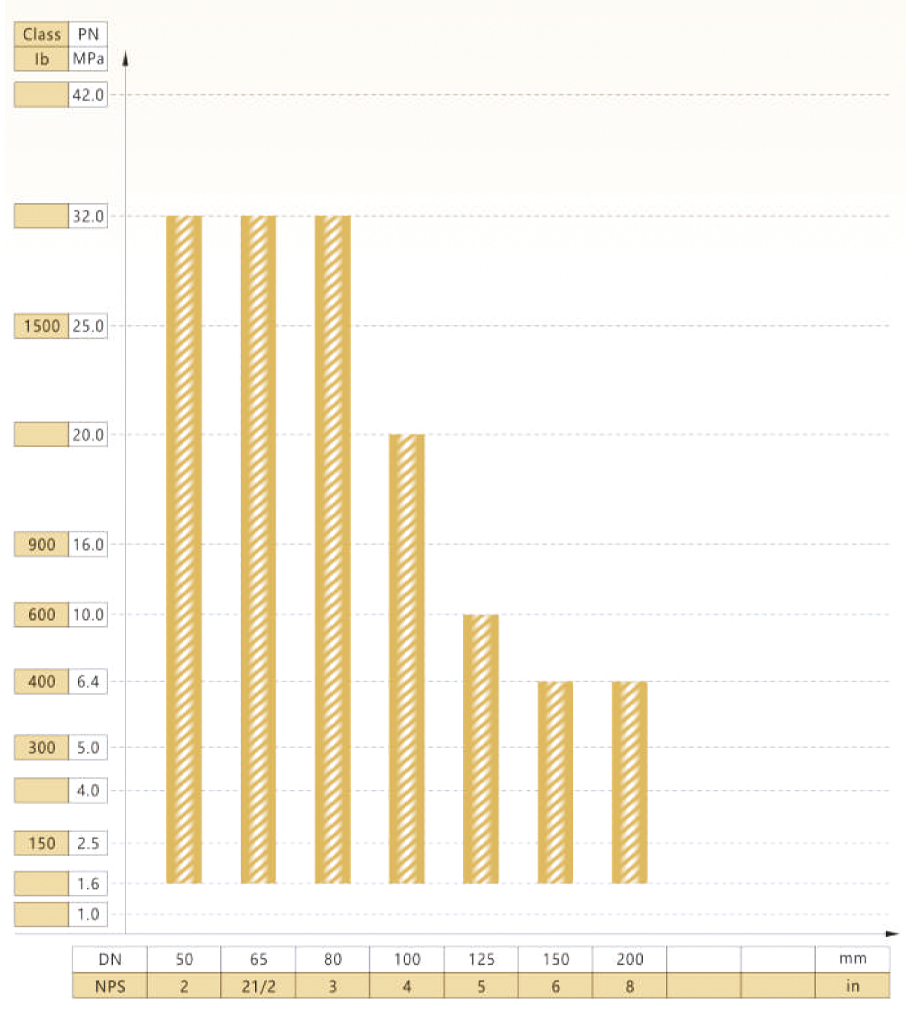

FSJ-Q200型（潛水式）閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

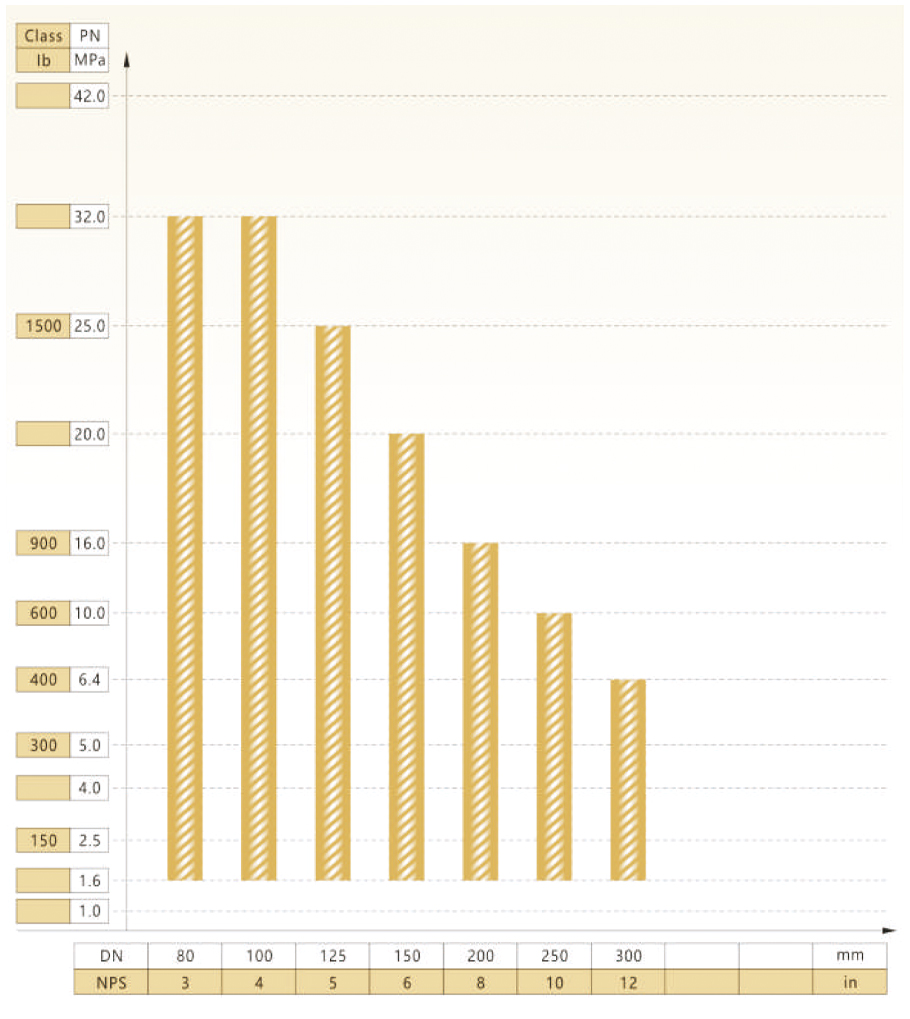

FSJ-Q300型（潛水式）閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

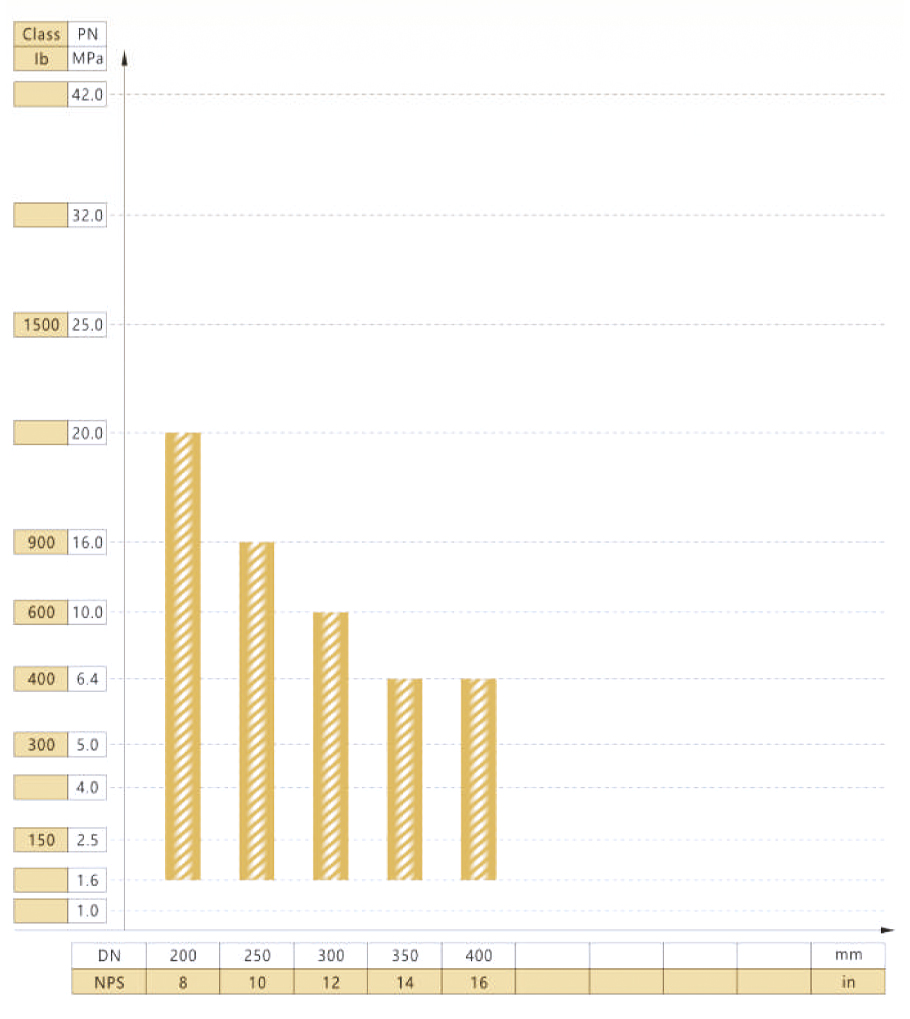

FSJ-Q400型（潛水式）閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

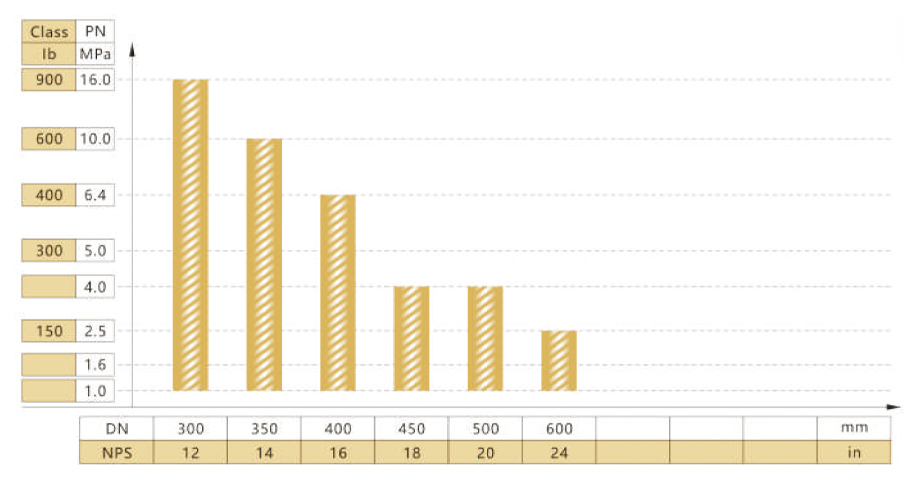

FSJ-Q500型（潛水式）閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。

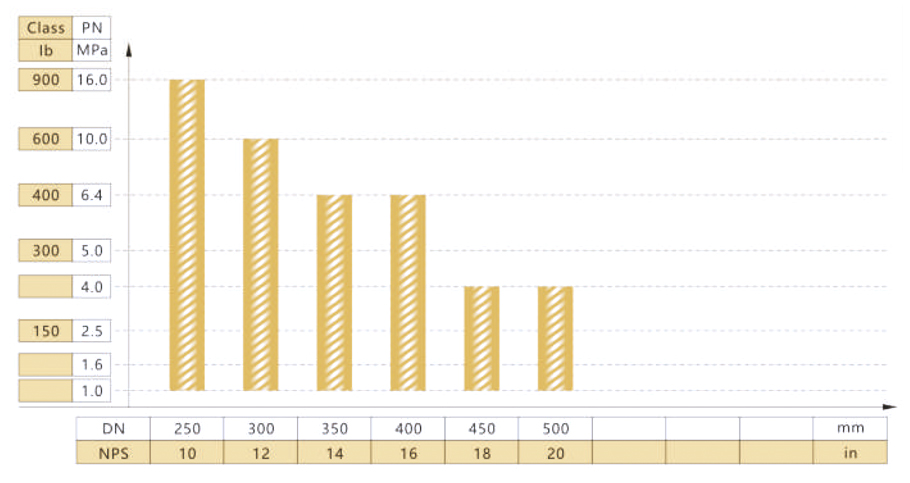

FSJ-Q600型（潛水式）閥門公稱通徑與公稱壓力試驗范圍
注：該機在壓力參數不能滿足用戶要求時，請用戶提供所需壓力參數和技術要求，我們另行為您設計制造。
